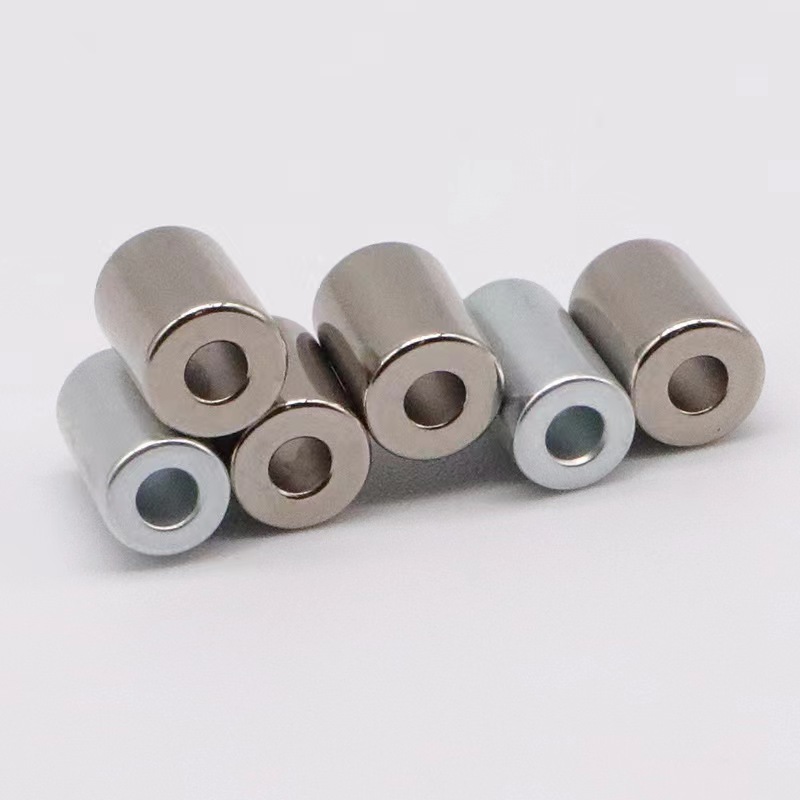

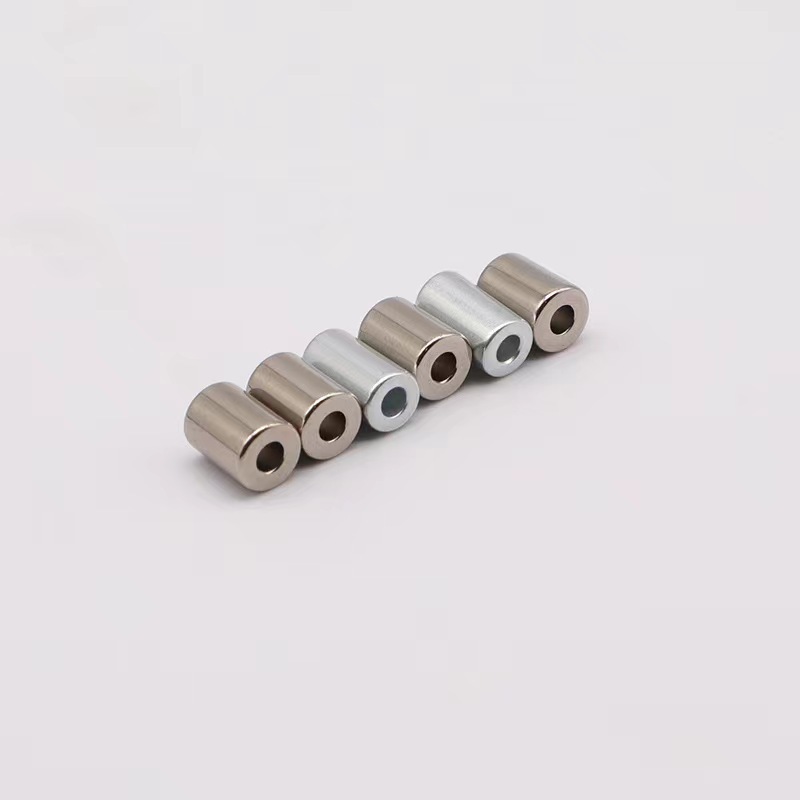

magnet cincin ndfeb

Dicipta untuk aplikasi yang memerlukan geometri medan magnet yang dioptimumkan, magnet cincin NdFeB kami menyediakan pengurusan fluks magnet yang cekap melalui reka bentuk anulusnya. Magnet berbentuk cincin neodymium ini direka khusus untuk motor, penderia, pengekod dan peralatan audio yang konfigurasi toroidnya membolehkan reka bentuk litar magnet padat dan penyepaduan yang cekap ruang. Tersedia dalam pelbagai gred dari N35 hingga N52 dan berbilang corak kemagnetan (paksi, jejari, berbilang kutub), setiap magnet cincin NdFeB dihasilkan dengan kawalan dimensi ketepatan, pengagihan medan magnet seragam, dan salutan pelindung teguh yang sesuai untuk menuntut persekitaran operasi.

Hantar Pertanyaan

Penerangan Produk

Magnet Cincin NdFeB | Magnet Cincin Neodymium Berprestasi Tinggi untuk Motor & Penderia

Magnet Cincin NdFeB: Magnet Cincin Neodymium Kejuruteraan Ketepatan untuk Aplikasi Lanjutan

Diameter Luar (OD)

3mm - 150mm

Diameter Dalaman (ID)

1mm - 120mm

Ketebalan (Ketinggian)

1mm - 50mm

Konsentris

≤0.05mm

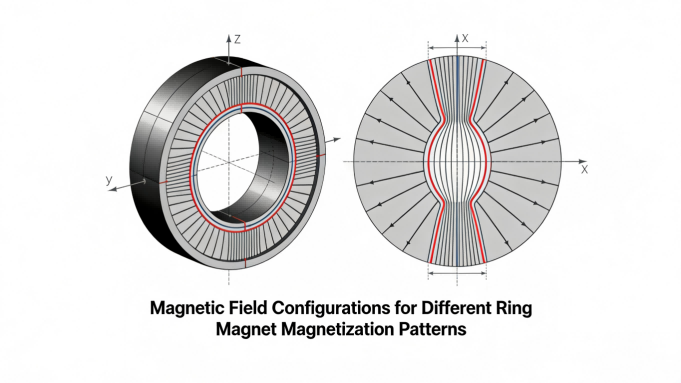

Pilihan Magnetisasi untuk Magnet Cincin

Kemagnetan paksi:Kutub magnet pada muka atas dan bawah (melalui ketebalan). Sesuai untuk motor fluks paksi, gandingan magnetik, dan aplikasi pegangan di mana medan magnet berserenjang dengan permukaan pelekap.

Kemagnetan Radial:Kutub magnet pada permukaan silinder dalam dan luar. Diutamakan untuk motor DC tanpa berus, motor servo dan pengekod berputar yang medan magnetnya selari dengan paksi putaran.

Kemagnetan berbilang kutub:Berbilang pasangan kutub utara-selatan di sekeliling lilitan. Digunakan dalam motor stepper, sistem penentududukan ketepatan, dan roda pengekod yang memerlukan resolusi sudut yang tepat.

Kelebihan Kejuruteraan Geometri Magnet Cincin

Reka Bentuk Litar Magnet yang Dioptimumkan

Geometri anulus bagiMagnet cincin NdFeBmencipta medan magnet tertumpu secara semula jadi dengan fluks sesat yang minimum, menjadikannya sesuai untuk aplikasi yang memerlukan kawalan medan yang tepat. Pusat berongga mengurangkan penggunaan bahan sambil mengekalkan isipadu magnet yang berkesan, dan membolehkan aci atau komponen dipasang melalui pusat. Reka bentuk ini amat berfaedah dalam aplikasi motor di mana magnet gelang boleh dipasang terus pada aci pemutar, mewujudkan medan magnet celah udara yang cekap dengan kehilangan litar magnet yang minimum.

Kawalan Dimensi Ketepatan

Pembuatan konsistenMagnet cincin NdFeBmemerlukan perkakasan dan kawalan proses yang khusus untuk mengekalkan kepekatan (biasanya ≤0.05mm), muka selari, dan perhubungan diameter dalam/luar yang tepat. Peralatan pengisaran dan penghirisan berlian dikawal CNC kami mengekalkan toleransi dimensi ±0.02mm pada permukaan kritikal, manakala lekapan khusus semasa pensinteran menghalang meledingkan dan mengekalkan pekeliling. Geometri yang tepat memastikan kesesuaian yang betul dalam pemasangan dan prestasi magnet yang konsisten merentas kumpulan pengeluaran.

Permohonan Salutan Seragam

Memohon salutan pelindung keMagnet cincin NdFeBmembentangkan cabaran unik kerana geometri kompleks dengan kedua-dua permukaan dalaman dan luaran. Talian penyaduran automatik kami menggunakan pelekap yang direka khas dan pengadukan mandi yang dioptimumkan untuk memastikan salutan Ni-Cu-Ni seragam (ketebalan keseluruhan 12-15μm) pada semua permukaan, termasuk lubang dalam. Untuk aplikasi kritikal, kami menawarkan pilihan salutan yang dipertingkatkan termasuk pengedap epoksi pada tepi untuk mengelakkan titik permulaan kakisan di kawasan diameter dalam yang mencabar.

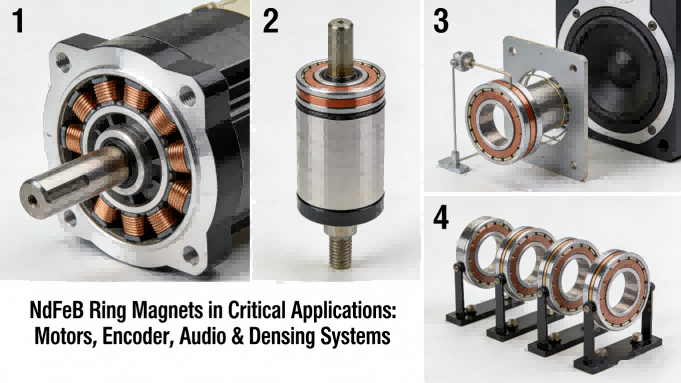

Aplikasi Utama untuk Magnet Cincin NdFeB

Sistem Motor

Motor DC tanpa berus, motor servo, motor stepper, motor gelendong dan pemutar penjana yang memerlukan litar magnet yang padat dan cekap.

Penderia & Pengekod

Pengekod berputar, penderia kedudukan, penderia kelajuan, dan sistem magnetik yang memerlukan ukuran sudut yang tepat.

Peralatan Audio

Pembesar suara, mikrofon, fon kepala dan transduser audio menggunakan geometri magnet cincin untuk medan magnet yang dioptimumkan.

Peranti Perubatan

Komponen MRI, instrumen pembedahan, peralatan diagnostik dan pam perubatan yang memerlukan komponen magnet ketepatan.

Spesifikasi Teknikal: Siri Magnet Cincin NdFeB Standard

Jadual berikut memperincikan julat standard kamiMagnet cincin NdFeBdengan dimensi dan spesifikasi yang sama. Konfigurasi tersuai termasuk dimensi khas, gred, corak magnetisasi dan salutan tersedia untuk aplikasi OEM dengan kuantiti pesanan minimum yang sesuai.

Kod Siri	Dimensi (OD×ID×H) mm	Gred Tersedia	Kemagnetan	Gauss Biasa (Permukaan)	Daya Tarik*	Aplikasi Utama
RR-10	10×5×3	N35, N38, N42	paksi	2,300-2,500 G	0.8 kg	Sensor kecil, motor mikro
RR-20	20×10×5	N38, N42, N45	Paksi/Jejari	2,400-2,600 G	2.5 kg	Pengekod, motor DC kecil
RR-30	30×15×8	N40, N42, N45H	Jejari	2,500-2,700 G	6.5 kg	Motor servo, penggerak
RR-50	50×25×10	N42H, N45SH, N48	Jejari/Multipol	2,600-2,800 G	15.0 kg	Motor BLDC, pemacu perindustrian
RR-80	80×40×15	N45SH, N48H, N50	berbilang kutub	2,700-2,900 G	32.0 kg	Motor besar, penjana
Cincin Tersuai	Julat OD 3-150mm	N30-N55 semua siri	Semua corak	2,200-3,000 G	Aplikasi khusus	Aplikasi khusus

* Daya tarik diukur pada plat keluli dengan sentuhan terus. Daya pegangan sebenar berbeza dengan bahan permukaan mengawan, kemasan dan kawasan sentuhan.

Jaminan Kualiti untuk Aplikasi Magnet Cincin

Setiap kumpulan pengeluaran kamiMagnet cincin NdFeBmenjalani pengesahan kualiti menyeluruh khusus untuk geometri anulus. Kami melakukan pengukuran ketumpuan menggunakan mesin pengukur koordinat (CMM) dengan jadual berputar, pemetaan medan magnet dengan lekapan kuar khusus untuk permukaan diameter dalam, dan pengesahan ketebalan salutan pada berbilang titik pada diameter dalam dan luar. Lekapan ujian khusus kami mensimulasikan keadaan pelekap sebenar untuk mengesahkan prestasi magnet dalam aplikasi perwakilan. Sijil ujian lengkap termasuk data dimensi, parameter prestasi magnetik dan pengesahan salutan untuk kebolehkesanan penuh.

IATF 16949:2016 ISO 9001:2015 Concentricity Disahkan REACH & Mematuhi RoHS Pemetaan Medan Penuh Aplikasi Motor Diuji

Garis Panduan Pemasangan & Penyepaduan Magnet Cincin

Pemasangan yang betulMagnet cincin NdFeBadalah penting untuk prestasi dan keselamatan yang optimum. Kami menyediakan garis panduan teknikal terperinci termasuk padanan gangguan yang disyorkan (biasanya 0.02-0.05mm pada diameter), protokol ikatan pelekat untuk aplikasi berkelajuan tinggi, dan pertimbangan pengembangan terma untuk perumah logam. Untuk cincin bermagnet berbilang kutub, kami membekalkan penandaan orientasi dan rujukan penjajaran sudut yang tepat untuk memastikan fasa yang betul dalam aplikasi motor dan pengekod. Pasukan kejuruteraan kami boleh memberikan pengesyoran pemasangan khusus aplikasi berdasarkan keadaan operasi dan keperluan prestasi anda.

Minta Sampel Magnet Cincin atau Konsultasi Teknikal

Pasukan kejuruteraan kami pakar dalam aplikasi magnet cincin dan menyediakan sokongan teknikal yang komprehensif termasuk analisis litar magnetik, penilaian prestasi terma dan cadangan reka bentuk pelekap. Kami menawarkan sampel percumaMagnet cincin NdFeBuntuk penilaian dalam aplikasi khusus anda, lengkap dengan sijil ujian dan data prestasi. Hubungi kami dengan keperluan dimensi anda, spesifikasi prestasi dan butiran aplikasi untuk cadangan teknikal yang komprehensif dan sebut harga.

Minta Rundingan Magnet Cincin

Pakar magnet cincin: +86-18226620303 (WhatsApp/WeChat) | E-mel: zb25@magnets-world.com | Maklum balas teknikal dalam masa 2 jam perniagaan untuk pertanyaan magnet cincin
